PCI Express
SX-PCEBE-AP
Wi-Fi 7 (IEEE802.11be) 2.4GHz / 5GHz / 6GHz 无线LAN接入点用模块
| 【白皮书】Wi-Fi 7 核心技术 “MLO” 彻底解析原理、效果及导入要点（上篇） >> 【案例集】嵌入式无线LAN模块定制案例集 >> 【白皮书】即使你是第一次用无线也别担心！ Wi-Fi 的世界，可以在白皮书中轻松理解 >> |
SX-PCEBE-AP 是一款支持 IEEE 802.11be（2.4GHz和5GHz）的Wi-Fi 7接入点模块。
该模块搭载高通 QCN9274-1 芯片组，非常适合用于需要支持大量设备接入的 Wi-Fi 基站、工业级接入点及网关设备。借助 Wi-Fi 7 技术的高速率与高效率优势，其高输出功率设计可确保在广域范围内实现稳定的无线通信。
产品特点

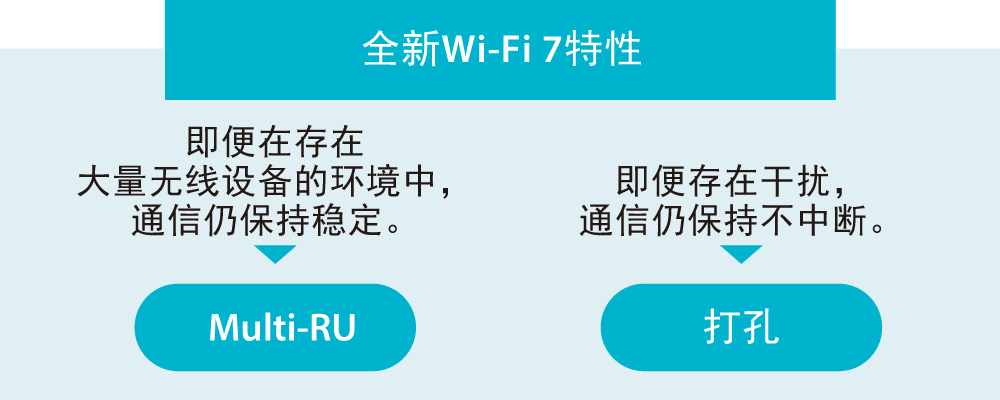

"Wi-Fi 7" 助力面向未来的稳定通信
在工业物联网环境中，视频设备等数据密集型设备的应用日益广泛，这对 Wi-Fi 网络的高速性与稳定性提出了更高要求。Wi-Fi 7 的先进特性旨在确保可靠通信，即便在数据设备、图像设备及视频设备混合部署的环境中亦是如此。

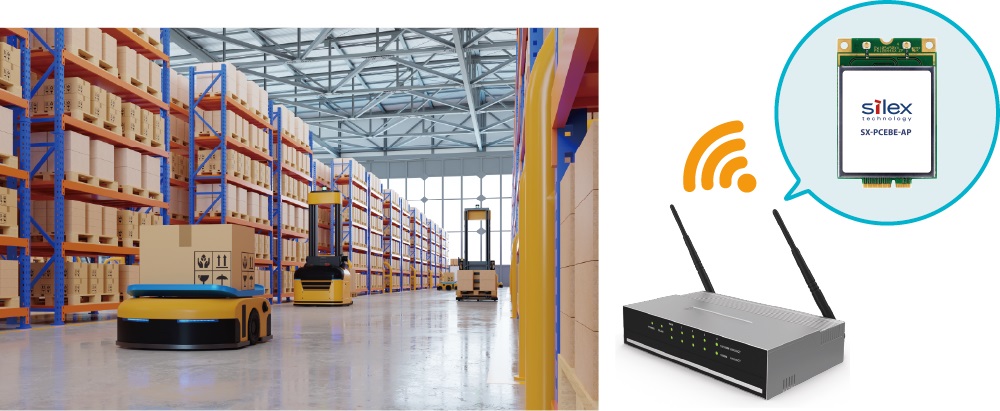

Silex 优化设计，实现更广覆盖范围
本产品采用高发射功率设计，可延伸无线电波覆盖范围，确保广域通信能力。

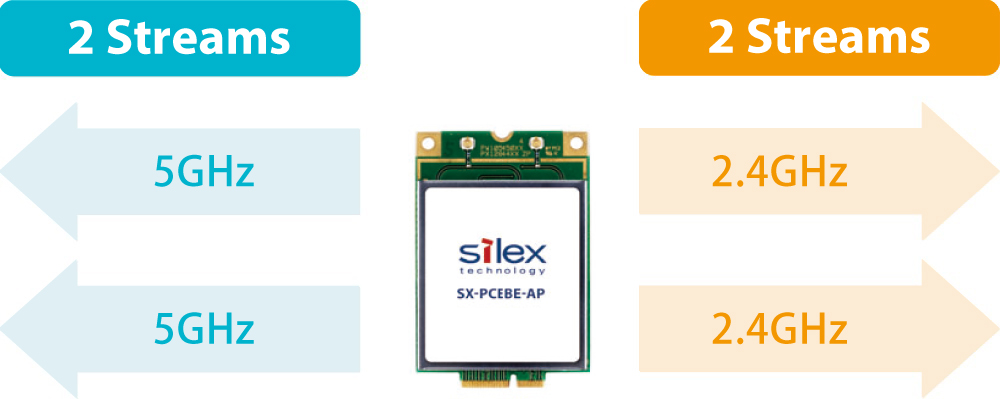

模块化设计，节省成本
该模块支持 2 路 2.4GHz 流与 2 路 5GHz 流同时工作，可降低 元器件成本。

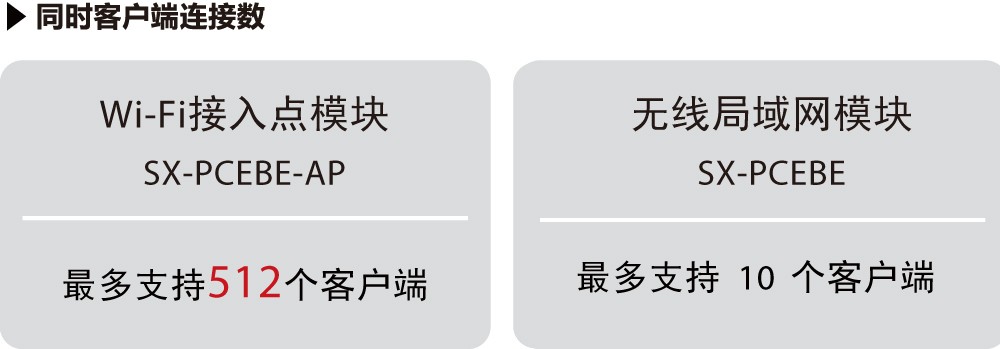

最大同时客户端连接数
本产品是一款适用于 Wi-Fi 网关及接入点的无线局域网模块，旨在支持多客户端接入。而站点模块在软 AP 模式下无法实现这一功能。

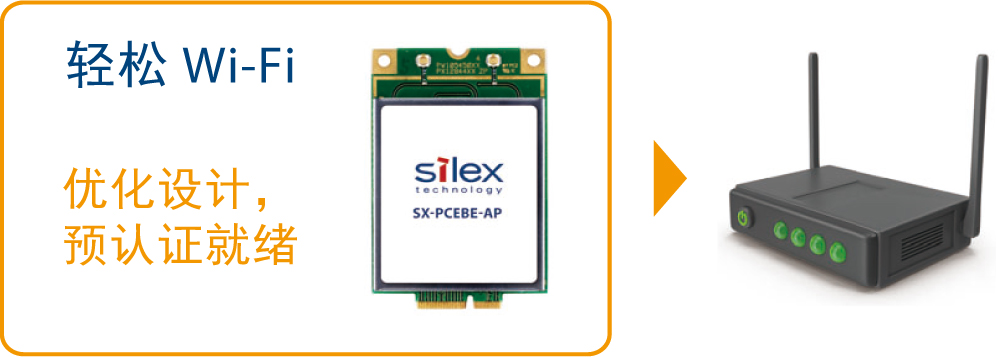

模块化认证，更快上市
在多个国家获得了无线认证
本产品将在日本、美国、加拿大、欧洲及英国获得无线认证。我们还提供天线安装定位支持，确保实现快速可靠的无线集成。
减少驱动移植工作量
我们有自己的参考驱动，经过验证。 通过以通过严格内部评估的驱动为基础，你可以顺利进行评估并移植到客户的环境。
产品规格
| 型号 | SX-PCEBE-AP |
|---|---|
| 芯片组 | QCN9274 |
| 主机接口 | 无线LAN：PCI Express 3.0 |
| 无线局域网规格 | IEEE 802.11a/b/g/n/ac/ax/be (2.4GHz：2×2、5GHz：2×2 双频段同时工作) |
| 工作频率 | 2.4GHz、5GHz |
| 信道带宽 |
2.4GHz ：20MHz、40MHz |
| 天线接口 | MHF1 连接器：2个 |
| 工作电压 |
主电源3.3V、FEM电源5.0V |
| 工作环境 | 温度条件：-40～85℃ 湿度条件：15～80％RH(无凝露) |
| 储存环境 | 温度条件：-40～85℃ 湿度条件：15～85％RH(无凝露) |
| 尺寸 |
40.0 × 60.0 × 4.1mm |
| 重量 | 12g |
| 封装类型 | M.2 Card Type Key E |
| 无线认证 | 日本、美国、加拿大、欧洲、英国 |

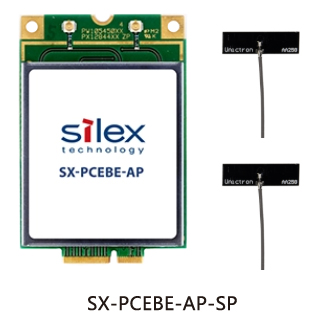

评价套件
评估环境
Silex 将提供评估用 Linux 操作系统镜像，以便便捷测试无线功能。
● 参考平台
- NXP 公司 Layerscape LS1043A 参考设计板
(LS1043ARDB-PD)
- PCIe to M.2 Key-Eのコネクタ変換ボード
● 功能特性
- AP功能
- WPA™/WPA2™/WPA3™ 认证方式
- IEEE 802.1X (TLS 1.2/1.3、TTLS、PEAP)
●评估镜像中包含的其他工具
- 无线局域网管理命令 ?iw
- 吞吐量测试工具 ? iperf
- Wi-Fi AP功能工具? hostapd
- DHCP ? udhcpd、udhcpc

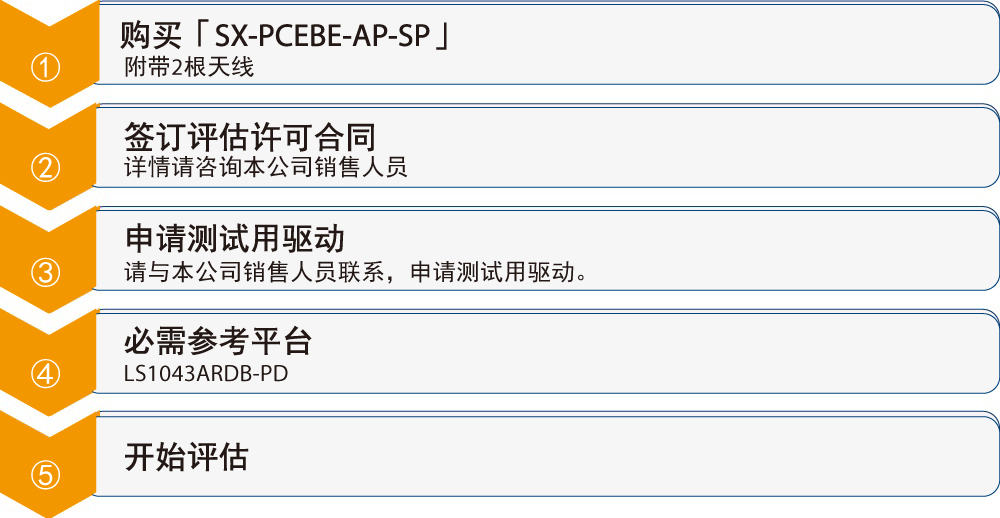

评测流程
