SX-USBAC

USB接口
支持IEEE 802.11ac & Bluetooth®无线LAN模块


本产品是支持IEEE 802.11a/b/g/n/ac和Bluetooth® v5.0 BR/EDR/LE的USB接口型的无线局域网模块。
本产品搭载了Qualcomm公司的QCA9377-7芯片、同时支持标准USB2.0接口。本产品提供表面贴片和USB Type-A两种连接器型供您选择，可以快速的嵌入到各种设备中。

产品特点

特点

  • USB 2.0接口
    支持多种USB2.0接口设备使用，不仅适用于数据通信，还适用于图像和视频传输。
    USB 2.0接口连接的设备
  • Bluetooth® v5.0 Class1 BR/EDR/LE
    本产品同时支持无线LAN和Bluetooth®，从而可以与各种设备进行无线连接。另外，通过两种通信类型的组合，可以通过平板电脑的Bluetooth®对无线LAN设备进行维护，可以扩大使用范围。
  • 支持WPA3
    支持最新的安全标准WPA3（Personal·Enterprise）为处理关键敏感数据的应用提供更强大的身份验证和增强的加密通信。

其它特点

  • PHY数据速率最大433Mbps (11acVHT80时）
  • 单一数据流、1×1
  • 采用Qualcomm公司制造的 QCA9377-7 芯片组
  • 主机接口： 无线LAN-USB2.0、Bluetooth®-USB1.1
  • 80MHz频段模式 (使用5GHz时)
  • 高密度的调制模式（256QAM）※1
  • 支持Bluetooth® v5.0 Class1 ※2
  • 表面贴装、USB Type-A型两种连接器类型可供选择
  • 符合RoHS
  • 取得日本、北米、欧州 无线认证

※1 支持5GHz
※2 需要支持Bluetooth® v5.0规格时，须将支持Bluetooth® v5.0规格的蓝牙协议栈与配置文件配合使用。

无线LAN驱动

本公司为该产品提供了经过验证的无线LAN驱动程序。配备了Silex的无线通信专业知识，可实现高品质的通信。※3

对应驱动

【无线LAN】

  • Linux
    • Station、AP功能
    • 支持WPA/WPA2/WPA3加密 ※4
    • IEEE 802.1X (TLS, TTLS, PEAP）※5
    • WPS2.0 ※6
    • Wi-Fi Direct ※6
  • Windows
    • Windows 10 (32bit/64bit) / Windows 10 IoT （计划中）



※3 关于驱动程序许可证和Bluetooth®驱动程序的详细信息，请咨询本公司销售人员。
※4 WPA3仅支持Station模式。 另外，不支持192位加密选项。
※5 仅支持Station模式。
※6 使用时，需要另行取得Wi-Fi Alliance的认证。

产品规格

型号 表面贴装型：SX-USBAC-SMT
USB Type-A连接器类型：SX-USBAC-TAC
芯片组 QCA9377-7
主机接口 无线LAN：USB2.0
Bluetooth®：USB1.1
无线LAN规格 IEEE 802.11a/b/g/n/ac (1x1)
Bluetooth®规格 Bluetooth® v5.0 BR/EDR/LE (Class1)
天线端子 板载天线×1个
工作电压 SX-USBAC-SMT：
　主电源：3.3V
　IO电源：3.3V/1.8V
SX-USBAC-TAC：
　主电源：5.0V
消耗电流（峰值） SX-USBAC-SMT：
　无线LAN：【2.4GHz】发送：500mA、接收：120mA
　　　　　　【5GHz】发送：600mA、接收：150mA
　Bluetooth®：发送：120mA、接收：130mA
SX-USBAC-TAC：
　无线LAN：【2.4GHz】发送：400mA、接收：120mA
　　　　　　【5GHz】发送：440mA、接收：140mA
　Bluetooth®：发送：90mA、接收：50mA
工作环境条件 温度条件：-40℃ ～ +85℃
湿度条件：15% ～ 95%RH（无凝露）
存储环境条件 温度条件：-40℃ ～ +105℃
湿度条件：10% ～ 95%RH（无凝露）
外形尺寸 SX-USBAC-SMT：22.0 x 21.0 x 2.95mm
SX-USBAC-TAC：51.8 x 22.0 x 5.6mm
重量 SX-USBAC-SMT：1.7g
SX-USBAC-TAC：6.6g
封装类型 SX-USBAC-SMT：
　Surface Mount Type
　68pins Direct solder pads
　(33 Signal + 35 Exposed Ground)
SX-USBAC-TAC：
　USB Type-A connector
无线认证 日本、美国、加拿大、欧州

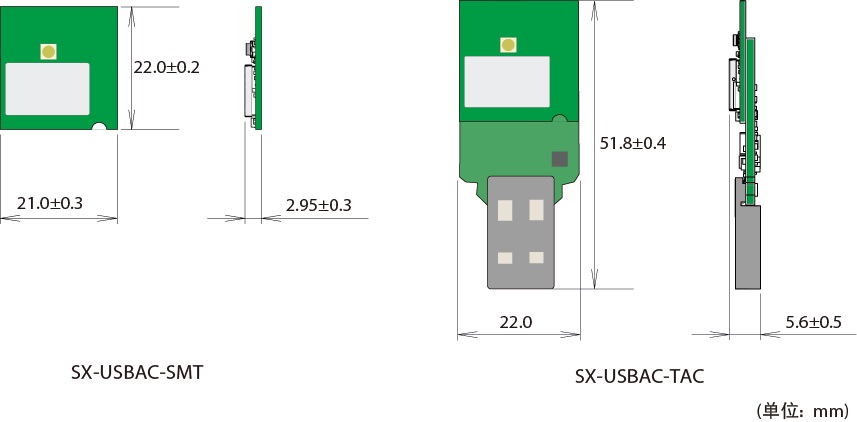

尺寸图

尺寸图

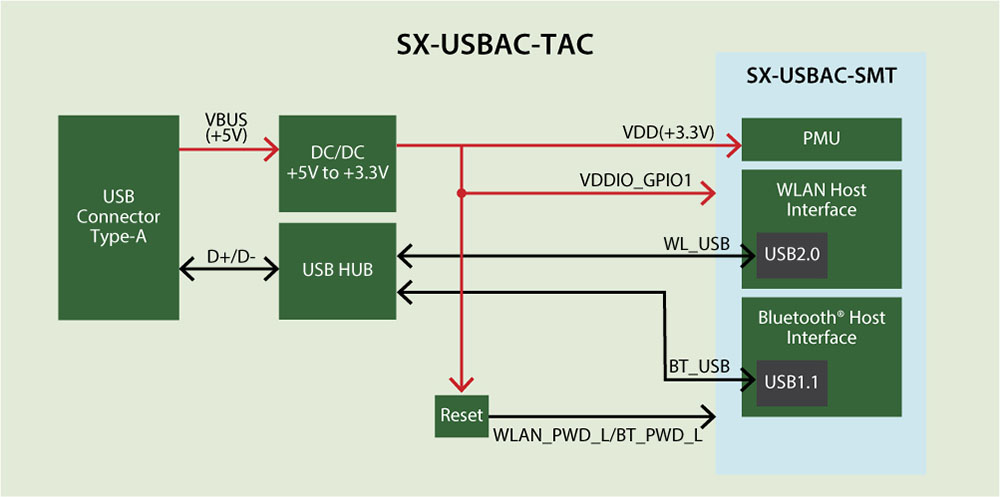

结构图

尺寸图

产品阵容

型号 天线类型 封装类型 MOQ 包装规格
SX-USBAC-SMT 板载天线 表面贴装 500套 卷
SX-USBAC-TAC 板载天线 USB Type-A 100套 散装
SX-USBAC-SMT-SP 板载天线 表面贴装 1组/10套 卷
包含10个产品
SX-USBAC-TAC-SP 板载天线 USB Type-A 1套 单装箱
包含1个产品

评价套件

评测环境信息

■使用产品
· SX-USBAC-TAC-SP

■客户自行准备的设备

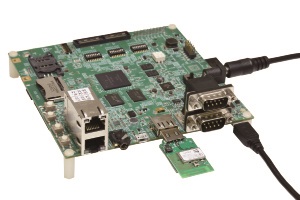

· NXP i.MX6 SoloX　评测版
　MCIMX6SX-SDB SABRE Development Board

■评测用操作系统映像文件
我司将为您提供一个Linux OS映像文件，用于评测SX-USBAC。 （Linux内核版本4.9）
该文件包含已获得认证的每个国家/地区的最佳无线输出设置。 它还包括用于测试基本无线功能，安全性和数据吞吐量的工具。
· 无线LAN管理指令 - iw
· 吞吐量测试 - iperf
· Station/AP功能 - hostapd、wpa_supplicant
· DHCP - udhcpd、udhcpc

SX-USBAC-TAC-SP

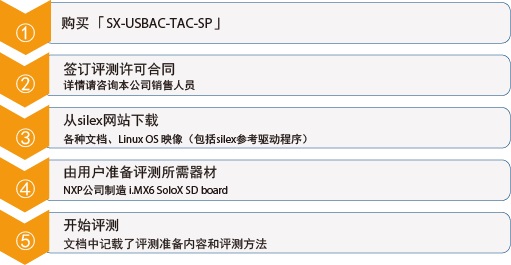

本产品的评测流程

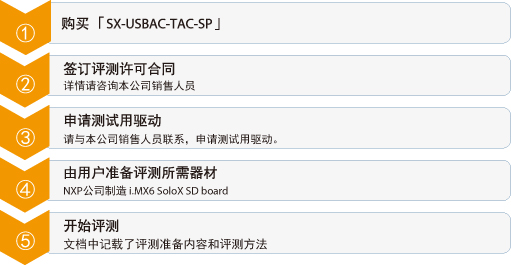

本产品的评测流程
