SX-SDMAH(JP) 是一款采用 Morse Micro公司的 MM6108芯片组、支持SDIO/SPI主机接口的 802.11ah Wi-Fi HaLow™ 无线模块。本产品由CPU或微控制器通过SDIO或SPI驱动控制，以主机模式运行。本产品支持SDIO主机接口，对于以前使用SDIO接口的无线模块的Linux嵌入式系统而言，可简化设计资源。
此外，本站品支持SPI主机接口，可安装在不具备SDIO接口的微控制器的嵌入式设备中，从而实现更小的物联网设备的开发。

产品特点

小型模块

具备天线连接器、实现小型化，可以更灵活地支持嵌入式设备的设计。

小型模块

SDIO主机接口

通过支持在传统Wi-Fi无线模块中广泛使用的SDIO接口，增加了嵌入式产品中使用CPU的选择。 此外，通过使用SDIO主机接口的高速传输，以实现 Wi-Fi HaLow™ 可实现的最大吞吐量。

SPI主机接口

通过支持SPI主机接口，推动以微控制器为主机的小型物联网产品的开发。

与在北美、南美、大洋洲地区的SX-SDMAH北美型号的针脚兼容，实现更高性能

SX-SDMAH(US) 支持8MHz带宽，通过增加发送输出功率， 提升 Wi-Fi HaLow™ 在北美、南美和大洋洲的便利性。
SX-SDMAH(JP) 与 SX-SDMAH(US) 的针脚兼容，支持全球市场的产品开发。

嵌入式使用

  • Wi-Fi HaLow™ 接入点
  • 物联网网关
  • 以太网无线网桥
  • Wi-Fi 中继器
  • IP摄像机，热像仪
  • 3D扫描仪
  • 全球导航卫星系统接收器
  • 遥测设备
  • 高功能传感器（例如：振动传感器）
  • 门禁系统
嵌入式使用

主要功能

  • 支持 IEEE 802.11ah 规格
  • 支持1/2/4MHz带宽
  • 最大传输速度 15Mbps
  • 支持AP/STA模式
  • SDIO/SPI主机接口
  • 增强的 Open/WPA3™安全性
  • 低功耗模式
  • 无线模块认证（日本） ※预计获得证书
  • Linux 和 FreeRTOS 驱动程序
　

产品规格

型号 SX-SDMAH(JP)
芯片组 MM6108
主机接口 无线LAN: SDIO2.0/SPI
无线规格 IEEE 802.11ah (1x1)
天线端子 MHF连接器：1个
工作电压 主电源：3.3V
IO电源：1.8V 或3.3V
FEM电源：3.3V
工作环境条件 工作温度：-40～+85℃
工作湿度：15～95% (无凝露)
保存环境条件 保存温度：-40～+90℃
保存湿度：15～95% (无凝露)
外形尺寸 17.0 x 18.0 x 2.65mm(TBD)
重量 TBD
封装类型 60-pin Land Grid Array (Direct solder)
无线认证 日本（※预计获得证书）

记载的公司名称及产品名称是各公司的注册商标或商标。
可能会因为改良，而在没有预先通告的情况下对规格进行变更。

结构图

结构图

※点击可放大显示。

尺寸图

尺寸图

产品阵容

型号 销售单位 包装类型
SX-SDMAH(JP) 500 卷
SX-SDMAH-SP(JP) 10
SX-SDMAH-EVK(JP) 1 Raspberry Pi HAT 开发板

评价套件

SX-SDMAH-EVK(JP): Linux 评测板

SX-SDMAH-EVK(JP)


SX-SDMAH-EVK(JP) Linuxド驱动评估用系统镜像

  • Linux 内核版本 5.10.xx
  • hostapd/wpa_supplicant 版本 2.10
  • 可设置为AP/STA模式
  • SX-SDMAH(JP)的命令行工具
  • 通信测试命令: ping, iperf, iw等

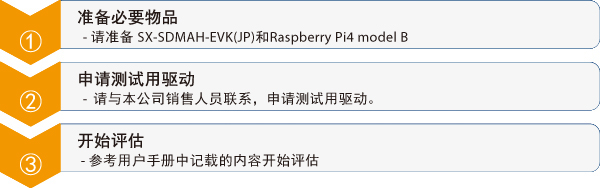

评测顺序

推荐天线
