PCI express
SX-PCEAX系列
IEEE 802.11ax ( Wi-Fi 6/Wi-Fi 6E )
※1
支持Bluetooth®v5.2
无线局域网组合模块
集高通无线专家——希来科技术之大成，为想要在设备上搭载无线局域网最新规格IEEE 802.11ax(Wi-Fi 6)和最新频段6GHz（Wi-Fi 6E※1）的用户提供本款产品。
支持子机（终端）模式和主机（接入点）※2模式，搭载了OFDMA、TWT等Wi-Fi 6独有的丰富功能。本款产品不仅仅具有高速通信的能力，而且还能充分发挥出Wi-Fi 6/Wi-Fi 6E的各种优势，从而提升系统的通信效率和稳定性，是一款最适合用于下一代无线局域网系统开发的无线局域网模块。
产品特点
无线局域网已进入Wi-Fi 6/Wi-Fi 6E的时代
Wi-Fi 6不仅仅具有最高9.6Gbps的高速通信速度，还能大幅改善通信的稳定性和数据通信的效率，作为取代Wi-Fi 5(IEEE 802.11ac)的解决方案，此通信规格必将会得到快速的普及。
此外，Wi-Fi 6E 提供 5，925 到7，125MHz 的传统 Wi-Fi 未打开的频段，并且由于可用信道数量的增加，可以构建更舒适的通信环境。
Wi-Fi 6的特点
① 安定性 [OFDMA] [MU-MIMO]
改善连接多个设备时的通信效率，并提高通信稳定性。即使在拥挤的电波环境中也会以低延迟的方式 准确地传送数据。
② 省电 [TWT] [Multiple BSS]
改善过去有许多低效操作的无线LAN休眠功能。通过管理适当的唤醒时间和优化传输数据包来实现省电性能。还引入了避免数据包之间的冲突和有效避免无线电干扰的机制，也适用于多节点配置的系统。
③ 高速性 [1024QAM] [160MHz]
提高了一次可传输的信息量，实现了也可用于8K影像传输的高速性。 由于可在更短的时间内完成通信，因此可以将休眠时间设置得更长，这也是其优点之一。
Wi-Fi 6E的特点

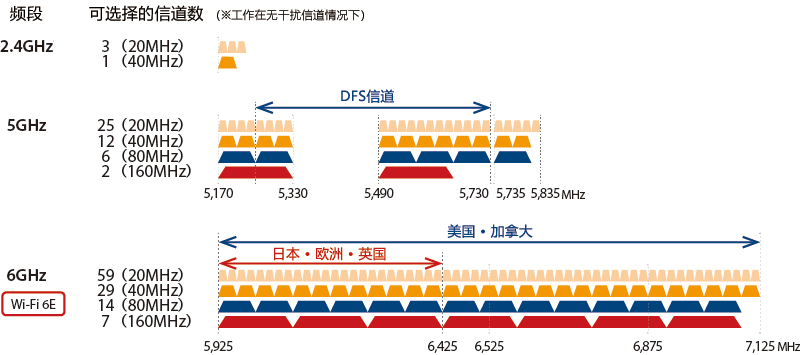

频道数量的增加
由于增加了新的6GHz频段，可使用的通信通道大幅增加。因为能够确保大量的信道可以在无干扰的情况下同时使用，所以能够实现稳定的通信。

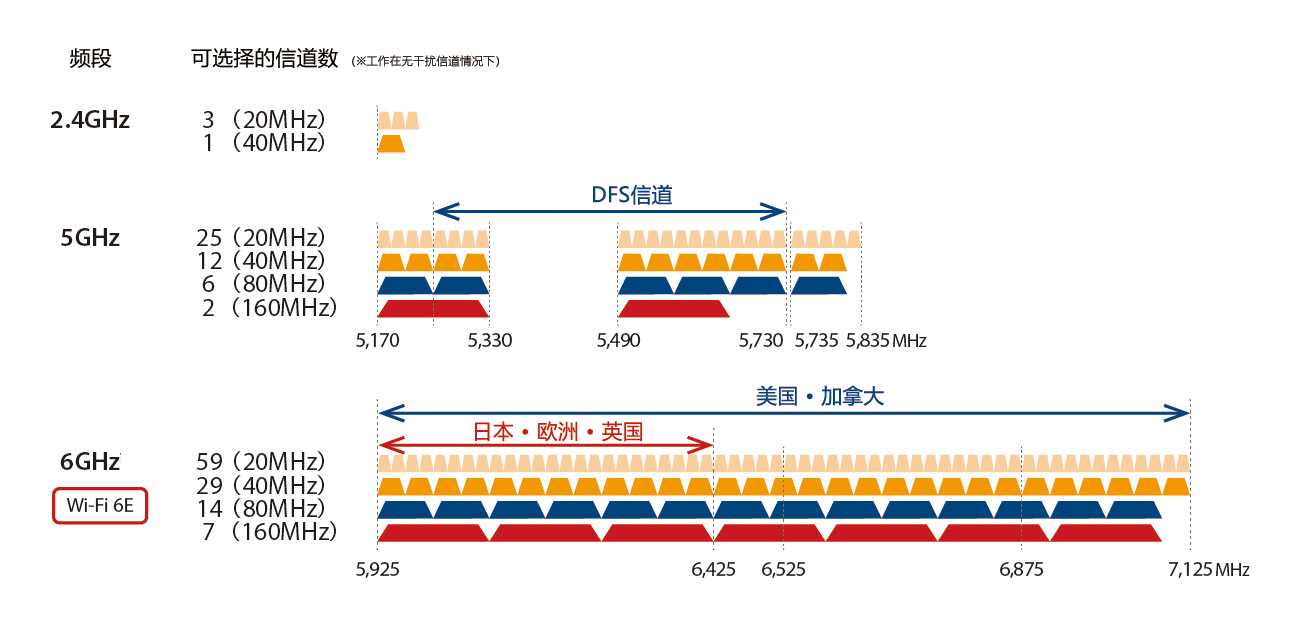

※单击放大显示
| 6GHz频段：各国可用频道列表 | |
|---|---|
| 日本 | 5,925MHz ～ 6,425MHz |
| 美国 | 5,925MHz ～ 7,125MHz |
| 加拿大 | 5,925MHz ～ 7,125MHz |
| 欧州 | 5,925MHz ～ 6,425MHz |
| 英国 | 5,925MHz ～ 6,425MHz |
更加稳定·更加高速
对Wi-Fi 6的效果起到支持作用的追加功能

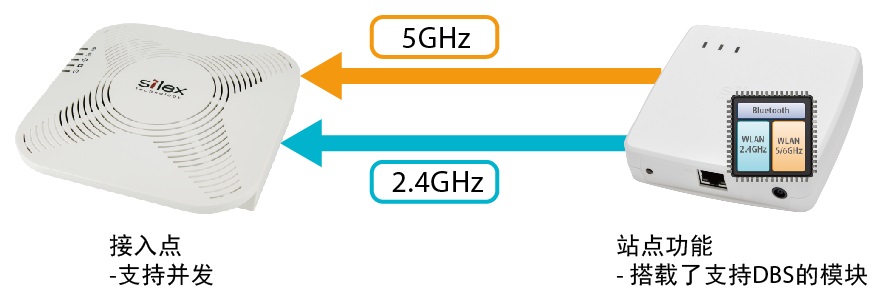

基于高通独有的DBS（Dual Band Simultaneous）技术，实现两个频带的同时通信。
只安装一个模块，通过划分网络和目的地进行数据通信、维护等，可同时进行不同内容的通信，通过在两个频带中传输相同数据以使通信冗余，或者对一个数据进行分割并使用两个频带一次发送出去，预计会进一步提高通信速度。
Wi-Fi 6中扩展的无线局域网新案例

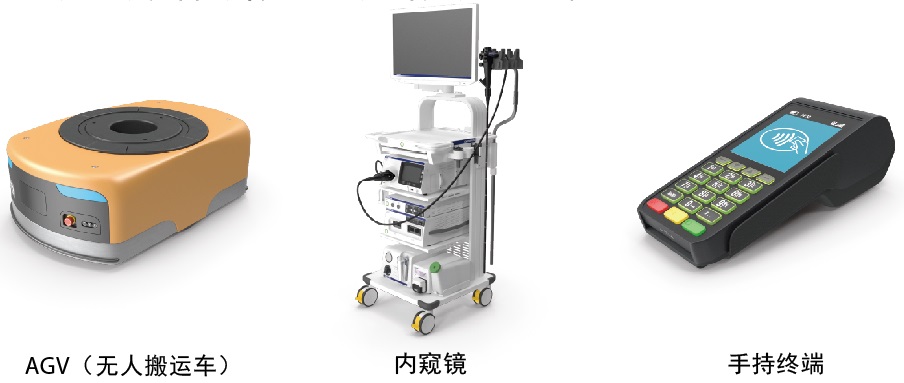

迄今为止的用途自无须赘言，凭借着最新规格Wi-Fi 6的通信效率、稳定性及节能性，在对电波环境要求极为严苛的工厂、仓库、医疗现场等领域，搭载了无线局域网的设备的利用机会也将会越来越多。
※1 6GHz频段可在美国、加拿大、欧洲、英国使用。日本和中国正在计划中，准备好后立即支持。在欧洲、英国使用6GHz频段时，搭载本产品的客户的产品必须取得欧洲和英国的第三方认证机构（Notified Body:NB）的认证。
※2 主机（接入点）模式下不支持在6GHz频段工作。
产品规格
| 型号 | SX-PCEAX-M2 | SX-PCEAX-HMC | SX-PCEAX-SMT |
|---|---|---|---|
| 芯片组 | QCA2066 | ||
| 主机接口 | 无线LAN：PCI Express 3.0 Bluetooth® ：USB 1.1 |
||
| 无线规格 | IEEE 802.11a/b/g/n/ac/ax (2x2) | ||
| Bluetooth® 规格 | Bluetooth® v5.2（符合BR/EDR/LE class1） | ||
| 天线端子 | MHF4连接器：2个 | ||
| 工作电压 | 3.3V | ||
| 消耗电流（无线LAN） | 【2.4GHz】发送：860 mA、接收：270mA 【5GHz】发送：1110mA、接收：390mA 【6GHz】发送：1150mA、接收：350mA |
||
| 消耗电流（Bluetooth®） | 发送：130mA、接收：50mA | ||
| 工作环境条件 | 温度条件：-20℃～65℃ 湿度条件：5～85%RH（无凝露） |
||
| 保存环境条件 | 温度条件：-40～85℃ 湿度条件：5～60%RH（无凝露） |
||
| 外形尺寸 | 22.00×30.00×2.70mm | 29.85×26.65×2.90mm | 14.00×18.00×1.90mm |
| 重量 | 2.4g | 3.1g | 1.1g |
| 封装类型 | M.2 Card type 2230-S3-E | Half Mini PCI Express Card | M.2 LGA Type 1418 |
| 无线认证 | 日本、美国、加拿大、欧州、英国 | ||
规格如有更改，恕不另行通知。
产品阵容
该系列的接口有M.2、Mini PCI Express、以及表面贴装型。
 |
 |
 |

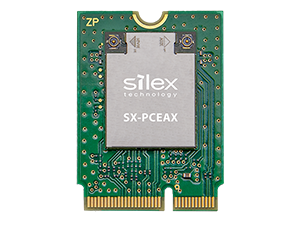

| SX-PCEAX-M2 （M.2 Card type 2230-S3-E） |
SX-PCEAX-HMC （Half Mini PCI Express Card） |
SX-PCEAX-SMT （M.2 LGA Type 1418表面贴装型） |
| 型号 | 类型 | 销售单位 | 包装形态 |
|---|---|---|---|
| SX-PCEAX-SMT | 表面贴装 | 1,200个 | 卷轴 |
| SX-PCEAX-SMT-SP | 表面贴装 | 1套 | 卷轴 ※ 包含SX-PCEAX SMT 10个 |
| SX-PCEAX-M2 | M.2 2230 Card型 | 100个 | 托盘 |
| SX-PCEAX-M2-SP | M.2 2230 Card型 | 1套 | 单箱装 ※附带2根天线 |
| SX-PCEAX-HMC | Half Mini PCIe Card型 | 100个 | 托盘 |
| SX-PCEAX-HMC-SP | Half Mini PCIe Card型 | 1套 | 单箱装 ※附带2根天线 |

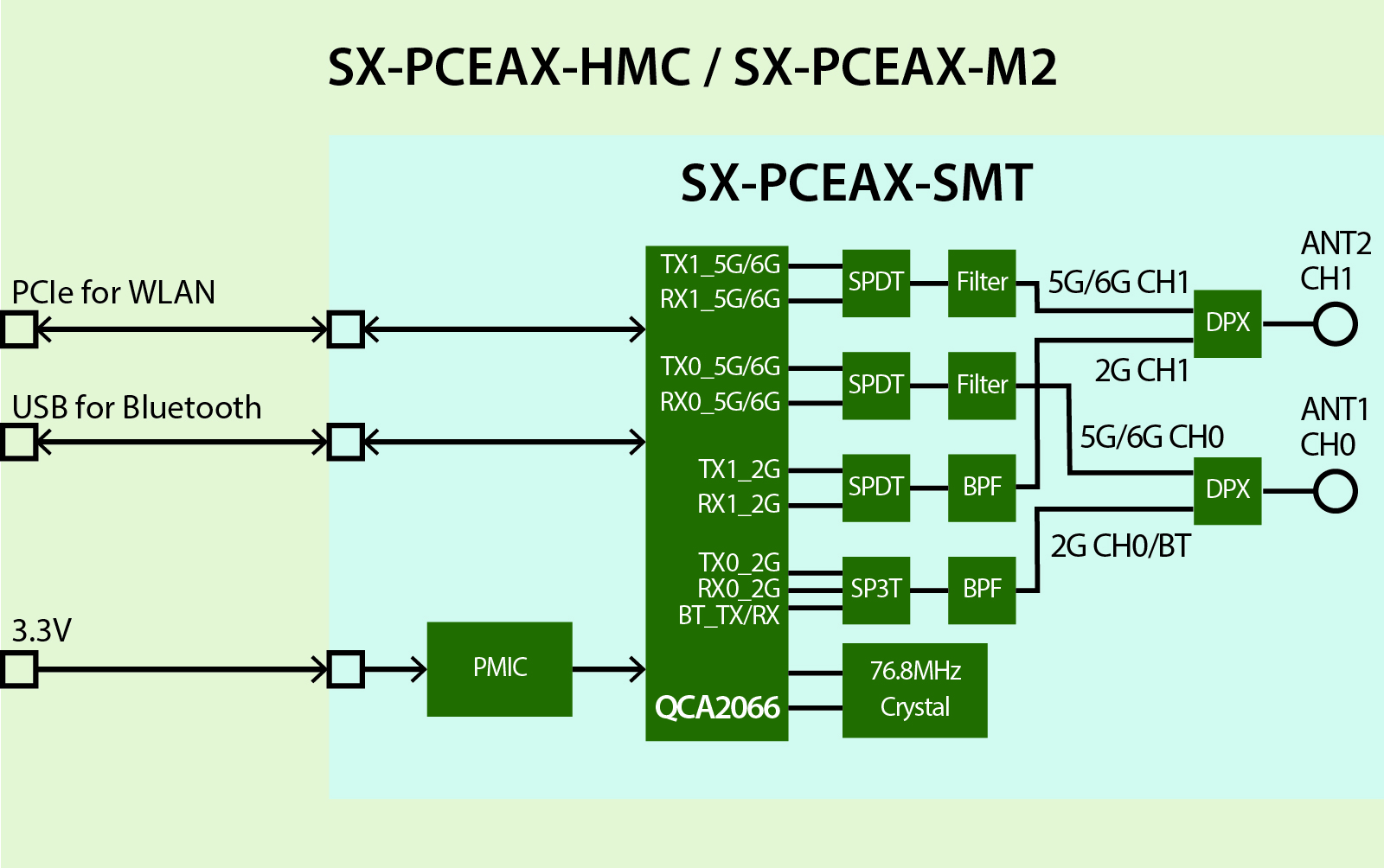

结构图
※点击放大。
兼容驱动程序 ※3, ※4
【无线LAN】
· Linux
- Station, AP功能
- WPA™/WPA2™/WPA3™ 兼容
- IEEE 802.1X（TLS, TTLS, PEAP）
- WPS2.0 ※5
- Wi-Fi Direct® ※5
※3 关于驱动程序许可证的详情，请咨询本公司销售人员。
※4 关于Bluetooth® 驱动程序的详情，请咨询本公司销售人员。
※5 使用时，需要另行取得Wi-Fi Alliance的认证。
提及的公司名称及产品名称都为各公司的注册商标或商标。
评价套件

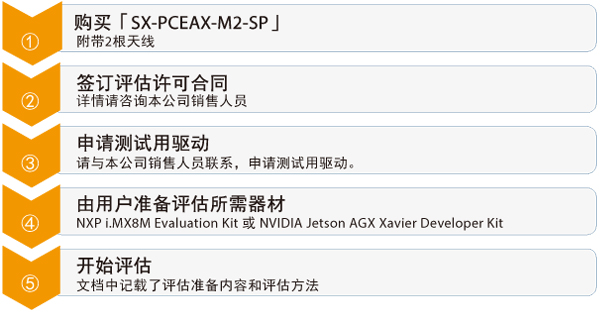

评测环境的介绍

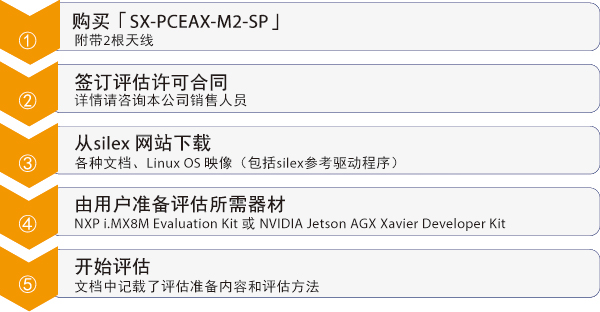

为了立即评测SX-PCEAX系列，我们准备了随附天线的样品包、以及在NXP i.MX8M Evaluation Kit或NVIDIA Jetson AGX Xavier Developer Kit上运行的用于评测的OS映像。
需准备的物品：

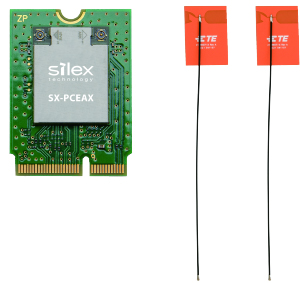

· SX-PCEAX-M2-SP
· NXP i.MX8M Evaluation Kit (MCIMX8M-EVKB)
· Jetson AGX Xavier Developer Kit
可以评估的内容：
· 无线局域网管理命令 - iw
· 吞吐量测试 - iperf
· Station/AP功能 - hostapd、wpa_supplicant
· DHCP - udhcpd、udhcpc
如果要求对本产品进行评估
推荐天线
关联情报
关联资料
-
Wi-Fi 6(IEEE 802.11ax)
Wi-Fi 6中引进的新技术和什么是Wi-Fi 6？
查看详细 -

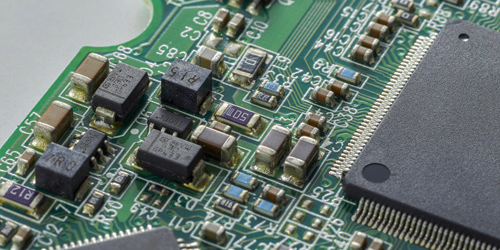

嵌入式无线局域网模块选择指南
