PCI Express
SX-PCEBE
Wi-Fi 7 (IEEE802.11be)
2.4GHz / 5GHz / 6GHz
无线局域网组合模块
| 【白皮书】Wi-Fi 7 核心技术 “MLO” 彻底解析原理、效果及导入要点（上篇） >> 【案例集】嵌入式无线LAN模块定制案例集 >> 【白皮书】即使你是第一次用无线也别担心！ Wi-Fi 的世界，可以在白皮书中轻松理解 >> |
SX-PCEBE 是一款搭载高通 QCC2076 芯片组、支持工业温度的嵌入式无线局域网模块。其特点是支持最新 Wi-Fi 标准 Wi-Fi 7（IEEE 802.11be），能实现稳定且高速的通信。SX-PCEBE 不仅能满足工业、医疗领域的数据通信需求，还可在机器视觉、远程监控摄像头、商用平板电脑、影像诊断设备等需传输视频或图像的场景中，提供高速且稳定的无线通信服务。
此外，该模块支持 6GHz 频段，能够实现电波干扰少、稳定性强的通信。
产品特点
支持6GHz频段的稳定通信
6GHz 频段可用信道数量多，且不受 2.4GHz 频段和 5GHz 频段 电波的影响，因此能够稳定传输工业、医疗领域中处理的重要 数据。
通过通信冗余设计，防止重要数据丢失，提升通信可靠性

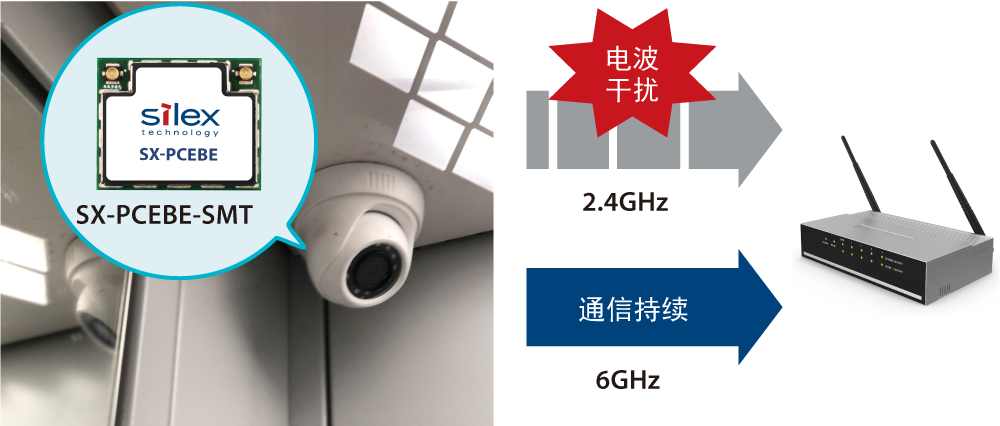

利用 Wi-Fi 7 的新功能 —— 多链路操作，通过在两个频段同时进行通信，可实现通信冗余等功能。例如，当发生电波干扰导致其中一条通信中断时，另一条路径会继续维持通信，从而提升摄像头等需传输连续数据设备的通信可靠性。

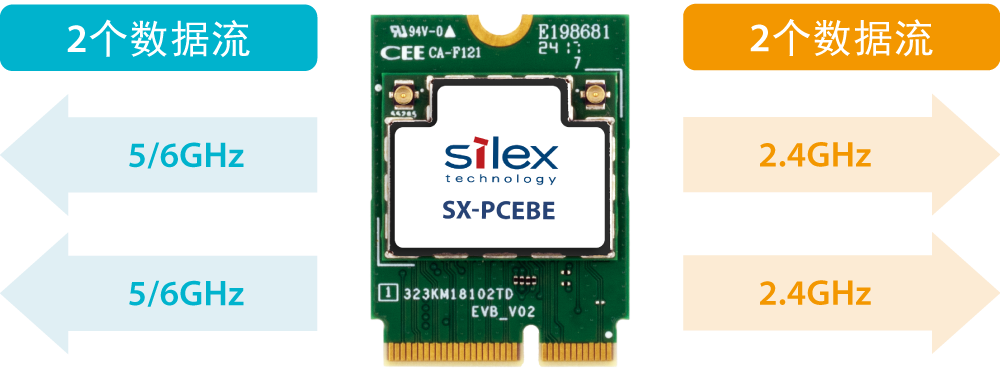

即使在同时通信时，也可使用 2 流高速通信
本产品可同时在 2.4GHz 与 5GHz 或 6GHz 频段进行通信。由于每个频段均支持 2 条数据流传输，因此能够实现高速的同时通信。
易于搭载于各类设备的封装类型
除了通用性强的 M.2 类型外，我们还提供小型表面贴装类型， 便于搭载在机身纤薄、安装空间狭小的医疗设备及摄像头等 产品中。
产品规格
| 型号 | SX-PCEBE-SMT SX-PCEBE-M2 |
|---|---|
| 芯片组 | QCC2076 |
| 主机接口 | 无线LAN：PCI Express 3.0 Bluetooth® USB 1.1 |
| 无线规格 | IEEE 802.11a/b/g/n/ac/ax/be (2.4GHz：2×2 + 5GHz或者6GHz：2×2 同时工作) |
| 频段 | 2.4GHz、5GHz、6GHz |
| 带宽 | 2.4GHz ：20MHz、40MHz 5GHz ：20MHz、40MHz、80MHz、160MHz 6GHz ：20MHz、40MHz、80MHz、160MHz |
| Bluetooth®规格 | Bluetooth® 5.4 (BR/EDR/LE/LE 2 Mbps/BLE 长距离) |
| 天线端子 | MHF4连接器：2个 |
| 工作电压 | 3.3V |
| 消耗电流(峰值) |
2.4GHz：发射：680mA、接收：240mA |
| 工作环境条件 | 温度条件：-40 ～ 85℃ 湿度条件：15 ～ 80％RH(无凝露) |
| 保存环境条件 | 温度条件：-40 ～ 85℃ 湿度条件：15 ～ 85％RH(无凝露) |
| 外形尺寸 | SX-PCEBE-SMT ：20.0 x 16.0 x 1.8 mm SX-PCEBE-M2 ：22.0 x 30.0 x 2.6 mm |
| 重量 | SX-PCEBE-SMT ：1.2g SX-PCEBE-M2 ：3.1g |
| 封装类型 | SX-PCEBE-SMT ：M.2 LGA Type 1620 SX-PCEBE-M2 ：M.2 Card Type 2230-S3-E |
| 无线认证 | 日本、美国、加拿大、欧洲、英国 ※当以 AP 模式使用 6GHz 频段时，设备需单独进行无线认证。 |
产品阵容

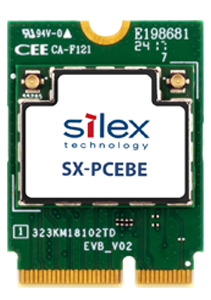

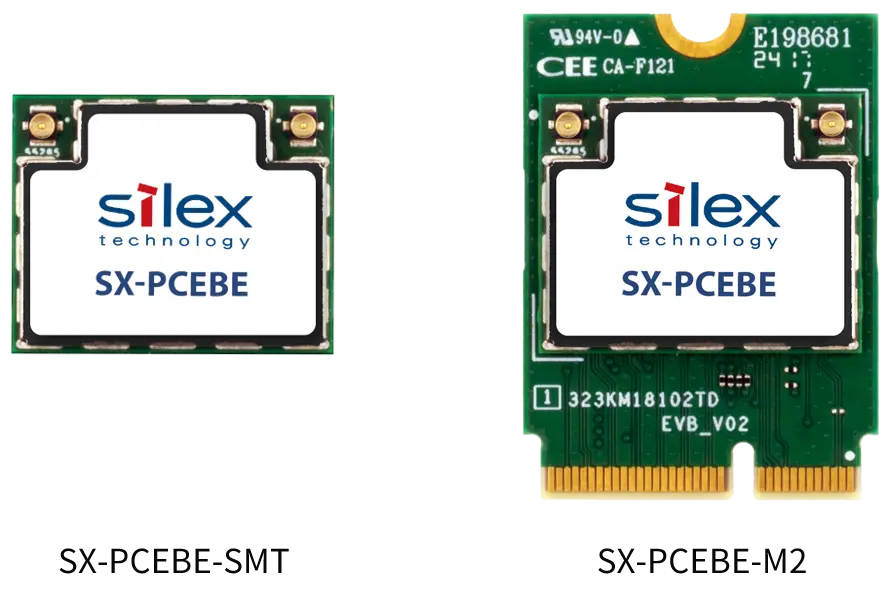

该系列接口提供 M.2 及表面贴装两种类型选择。
| 型号 | 类型 | 销售单位 | 包装形态 |
|---|---|---|---|
| SX-PCEBE-SMT | M.2 LGA Type 1620 |
1000个 |
卷轴 |
| SX-PCEBE-M2 | M.2 Card Type 2230-S3-E | 100个 | 散装 |
| SX-PCEBE-SMT-SP | M.2 LGA Type 1620 | 1套 |
卷轴(含 10 个模块) |
| SX-PCEBE-M2-SP | M.2 Card Type 2230-S3-E | 1套 |

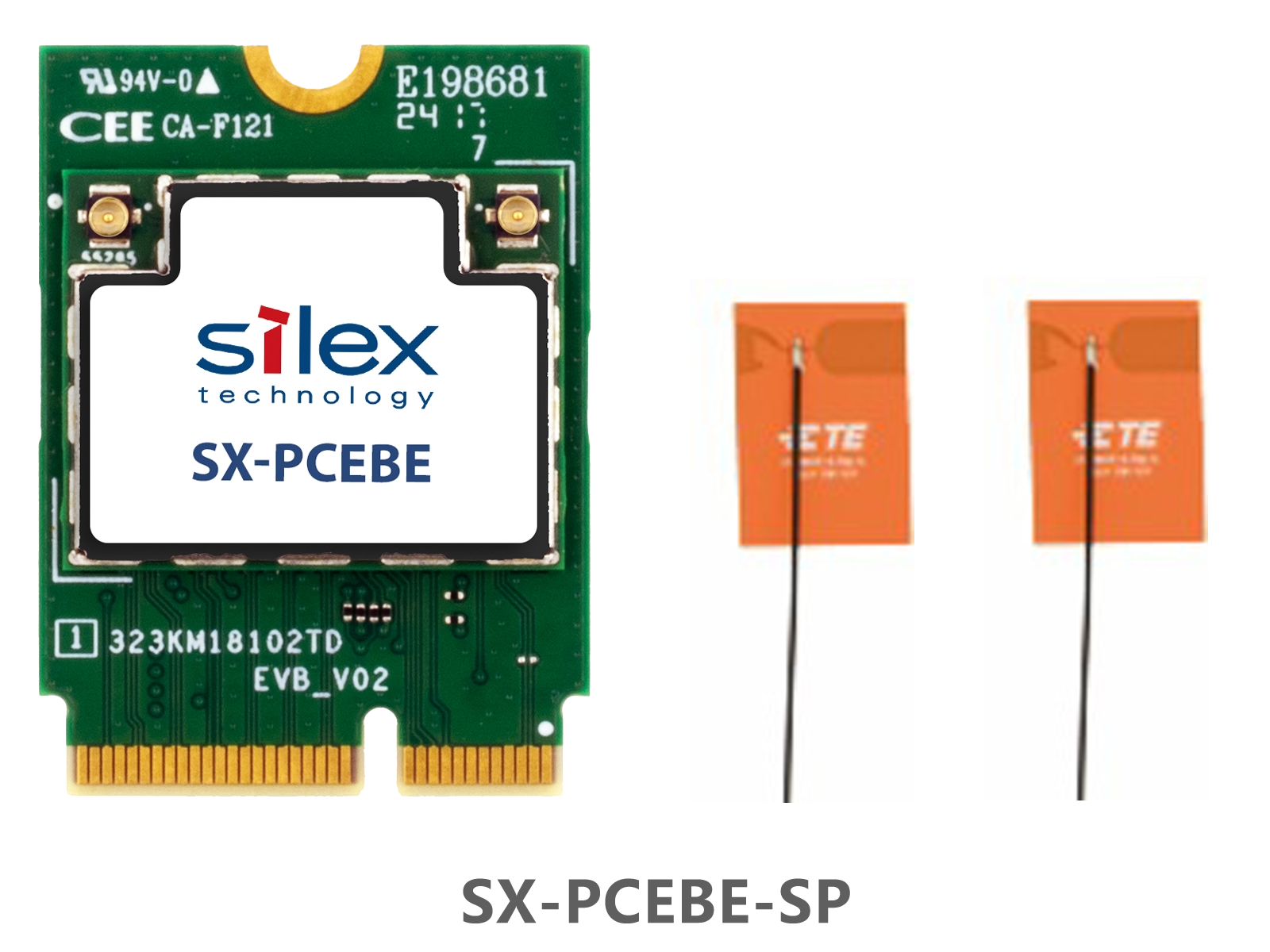

独立包装盒，附带 2 根天线 |
注重易嵌入性的参考驱动程序
我们提供经内部测试过运行稳定性的无线局域网驱动程序。使用这款通过严格内部评估的驱动，您能够顺利推进产品评估及向自身环境的移植工作。
评价套件

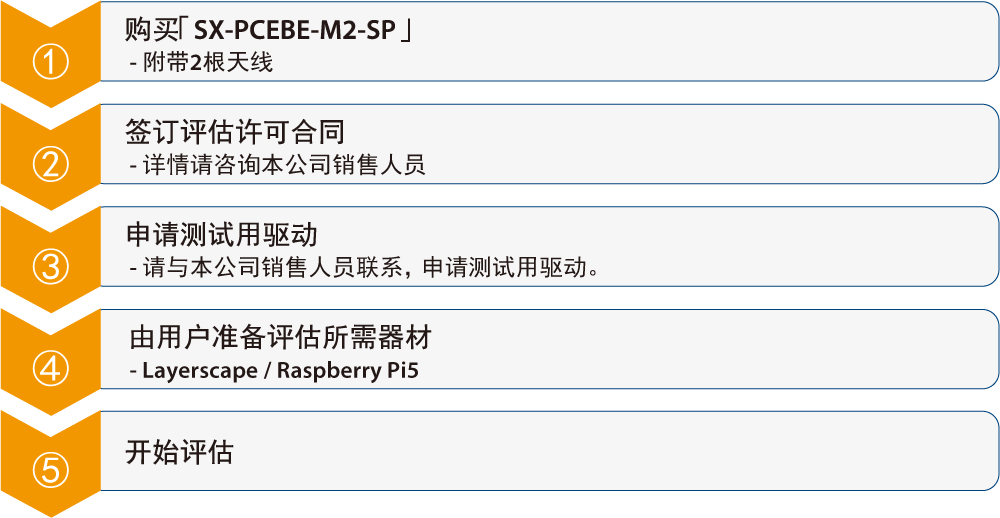

评估环境说明
为方便你轻松评估无线功能，我们将提供用于评估的 Linux 操作系统镜像。
需准备的评估环境
(LS1043ARDB-PD)
- 树莓派 5（Raspberry Pi 5）
※ 若使用树莓派 5，需另行准备 PCIe 转 M.2 E-Key 扩展板（HAT 板）。
支持功能示例（适用于Linux操作系统）
可以评估的内容
如果要求对本产品进行评估
产品资料下载
