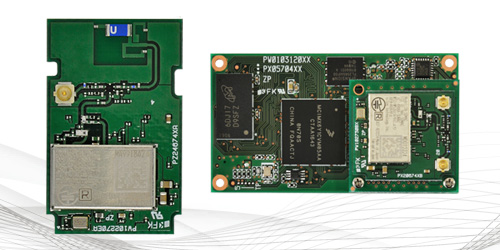

智能型

SX-590

支持IEEE 802.11ac ＆ 工业温度
小型智能无线局域网模块
可在短时间内实现设备的安全无线局域网化

SX-590搭载了将具有串口、以太网接口的设备连接到有线/无线局域网的功能，是一款既可在室内也可在室外使用且支持工业温度的用于嵌入用途的小型智能无线局域网模块。
支持IEEE 802.11ac规格的无线局域网模块配以搭载了高性能、低耗电处理器的CPU板，可在模块内部完成无线局域网驱动程序、安全认证、TCP/IP通信处理。这样一来，就能降低网络通信所需的主机CPU资源负荷，也可降低系统的成本，同时还能大幅缩短包括无线局域网驱动程序嵌入开发在内的软件开发所需工时，可对项目总投资额实现最优化。
SX-590与本公司以往支持IEEE 802.11bgn/abgn的系列产品形状相同、尺寸相同，且针脚可相互兼容，故可非常方便地实现对IEEE 802.11ac无线局域网规格的升级。

产品特点

产品的特点

  • PHY数据速率 最大433Mbps (11ac 1x1 VHT80时)
  • 单一数据流 1x1
  • 搭载接口※
    • UART
    • 10/100 Ethernet x 1
      ※SPI/I2C/SD/MMC/SDIO/USB：请咨询本公司
  • 板载TCP/IP协议栈和无线局域网驱动程序
  • 支持功能
    • 串口设备的无线网络化
    • 有线局域网 ⇔ 无线局域网的网桥
    • 支持Station / Access Point ※
      ※子机最大连接台数：最多10台
  • 支持企业安全
    • WEP, WPA, WPA2, IEEE 802.1X认证
  • 适用规格 IEEE 802.11a/b/g/n/ac/e/h/i
  • 支持工业温度（-40℃ ～ +85℃）
  • 符合EU指令 RoHS
  • 取得MIC、FCC、IC、ETSI认证

嵌入用途

医疗设备、工厂自动化设备、试验/计测设备、POS机、小型打印机、监控摄像头、安全设备、智能家居设备。

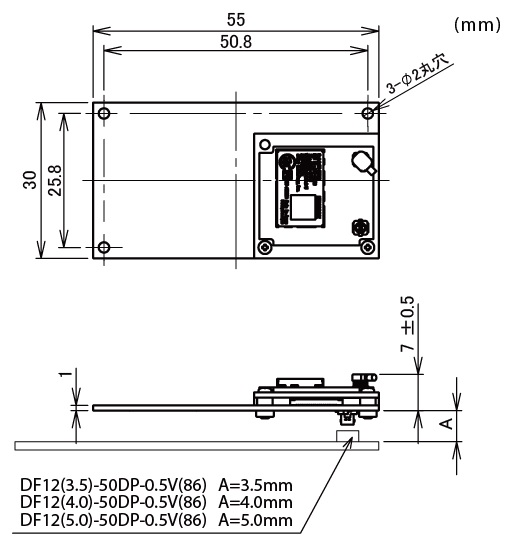

尺寸图

使用场景

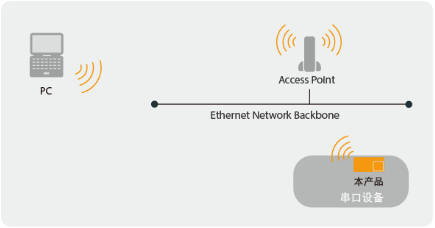

Case 1 : Raw TCP Mode
利用シーン
将本产品嵌入至串口设备后，可经由网络与PC机之间传送数据。
※由客户创建TCP的套接字程序（RFC2217、或 RawTCP）后即可使用。

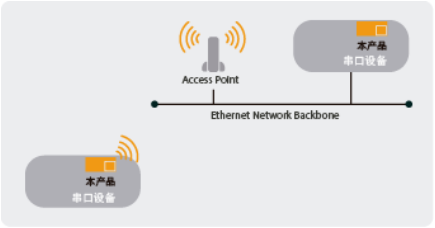

Case 2 : eCable Mode

串口设备之间无需使用串口电缆进行连接，而可以直接经由网络进行连接。没有电缆长度的限制，串口设备的布局安排更加自由。

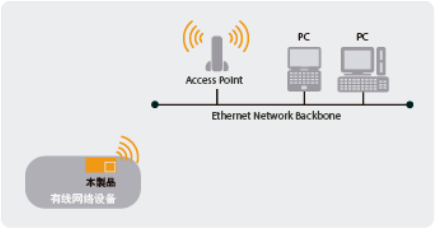

Case 3 : Wireless Bridge Mode

将本产品嵌入至搭载了有线局域网的设备后，通过使用有线/无线网桥功能，可简单方便地接入无线环境。
※最多可将16台搭载了有线局域网的设备接入至无线环境。

产品规格

型号 SX-590-2700
CPU i.MX6ULL ARM Cortex-A7 528MHz
内存 ROM：32MBytes
RAM：128MBytes
无线局域网模块 SX-SDMAC
无线局域网规格 IEEE 802.11a/b/g/n/ac (1x1)
天线端子 MHF连接器：2个
接口 UART/Ethernet（10BaseT/100BaseTX）
※SPI/I2C/SD/MMC/SDIO/USB：请咨询本公司
OS Linux
安全 WEP / WPA / WPA2
IEEE 802.1X (LEAP, EAP-TLS, EAP-TTLS, PEAP, EAP-FAST)
工作电压 5V　± 5%
消耗电流（峰值） 【2.4GHz】发送：720mA、接收信：550mA
【5GHz】发送：830mA、接收：620mA
工作环境条件 温度条件：-40℃～85℃ SoC内部温度不超过105℃
湿度条件：15～95%RH 无凝露
保存环境条件 温度条件：-40℃～85℃
湿度条件：15～95%RH 无凝露
外形尺寸 30×55×11mm
重量 9.5g
连接器类型 50针连接器
无线认证 日本、美国、加拿大、欧洲、中国SRRC

产品阵容

型号
类型
随附天线
SX-590-2700
散装
无
SX-590-2700-SP
样本装
带1根天线
SX-590-6900
评价套件
带1根天线

各地型号的工作信道如下所示：

型号 模式 可使用信道
JP STA Ch1?13 W52, W53, W56
AP Ch1?13 W52
US STA Ch1?11 W52, W53, W56, W58
AP Ch1?11 W52, W58
EU STA Ch1?13 W52, W53, W56
AP Ch1?13 W52
WWR STA 在设定地区（JP/US/EU）的可用信道上工作。
AP 不支持

评价套件

SX-590-6900：製品画像

使用评价套件(SX-590-6900)可对SX-590的软件及硬件进行简单的评价。
评价套件搭载了I/O连接器、连接电缆和供电回路，购买后可立刻用它来进行评价。

■ 附件

  • SX-590-2700
  • 开发用接口板
  • 无线局域网天线 x1
  • RS-232C线缆 x1
  • RJ45网线 x1
  • USB线缆 x1
  • 电源适配器 x1



■ 评价内容

  • 无线功能（Station/AP、安全设定）
  • 串口服务器功能
  • 有线/无线网桥功能



评价套件

推荐天线

厂商 Unictron Unictron 三省电机 三省电机
天线
天线写真
天线写真
天线写真
天线写真
天线写真
类型 PCB类型(AA222)
（线缆一体型）		 PCB类型(AA258)
（线缆一体型）		 Poll天线
（线缆一体型）		 Poll天线
 		 馈线
连接器 MHF MHF MHF RP-SMA RP-SMA ⇔ MHF
MHF4 RP-SMA ⇔ MHF4
尺寸(mm) 40.0 x 6.0 x 0.5 25.0 x 7.0 x 0.5 80.5 109.3 -
馈线长度(mm) 100 100
150		 150 根据馈线不同 117
指向性 无指向性 无指向性 无指向性 无指向性 -
支持频率(GHz) 2.4/5.x 2.4/5.x 2.4/5.x 2.4/5.x -
增益(dBi) 2.4GHz: 2.8dBi
5GHz　: 4.2dBi		 2.4GHz: 2.9dBi
5GHz　: 4.4dBi		 2.4GHz: 2.0dBi
5GHz　: 2.0dBi		 2.4GHz: 1.5dBi
5GHz　: 2.1dBi		 -
认证 日本(MIC)
美国(FCC)
加拿大(IC)
欧洲(ETSI)		 日本(MIC)
美国(FCC)
加拿大(IC)
欧洲(ETSI)		 日本(MIC)
美国(FCC)
加拿大(IC)
欧洲(ETSI)		 日本(MIC)
美国(FCC)
加拿大(IC)
欧洲(ETSI)		 -
