智能型
IM-100-SB
短时间内即可实现串口的无线化 Wi-Fi 6，2.4/5 GHz 支持企业级安全
| IM-100演示过程各种接口的无线视频 >> IM-100演示过程各种接口的无线化操作手册 >> |
概述
本产品是在短时间内实现串口的无线化的嵌入式转接板。除 Wi-Fi 网桥和无线接入点功能外，它还支持企业级安全，可在短时间内实现医疗、工厂和零售等行业的多种设备的无线化。
产品特点

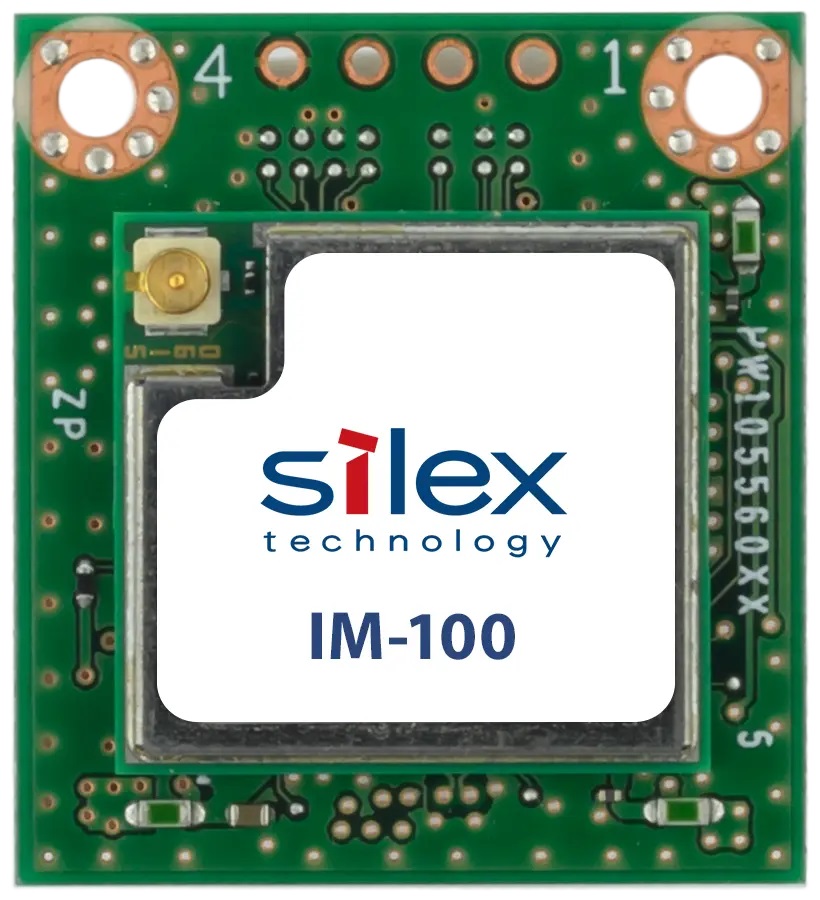

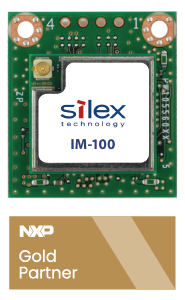

■ 连接后可立即无线化的一体化智能型模块

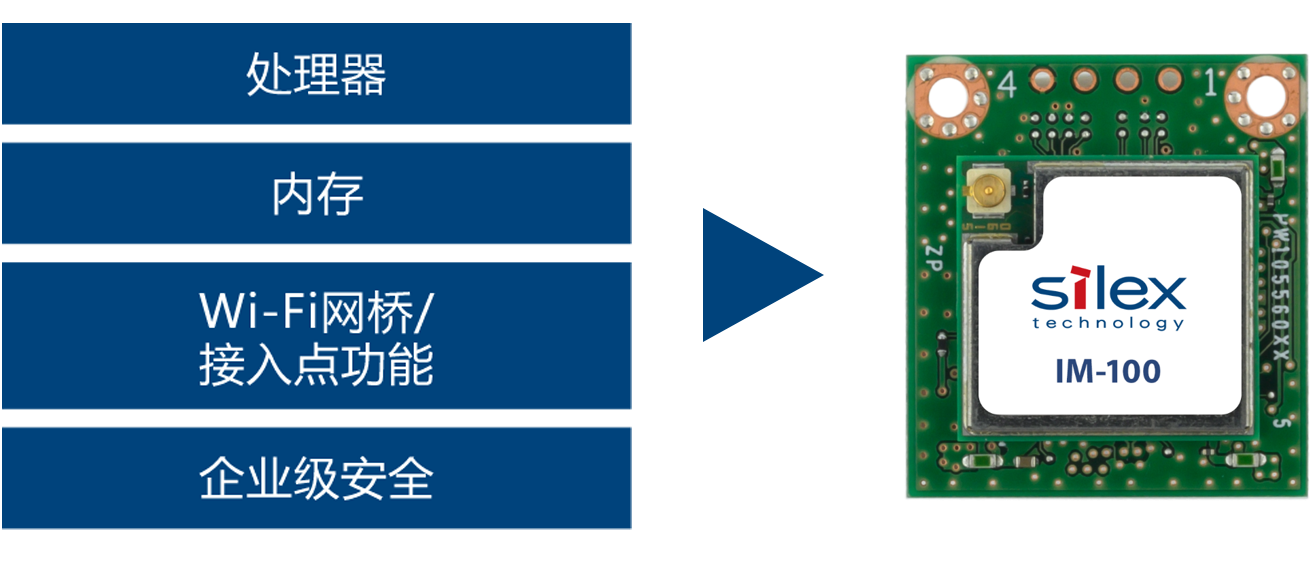

IM-100-SB 配备了无线通信所需的所有元件，例如处理器、内存和无线 LAN 驱动程序。
由于它通过 BtoB 连接器连接到设备，可简化设计主板的工作，减少了无线嵌入式 的开发周期和成本。 此外，它可以在各种环境中使用，例如 Windows、Linux、RTOS 以及在非作系统微控制器上运行的设备。
■ 串口 to Wi-Fi应用示例

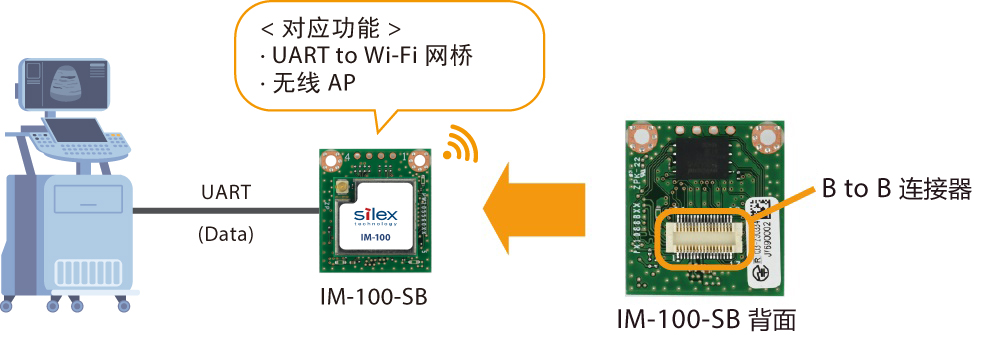

通过B to B连接器与主板连接，实现串口通信的无线化。
■ 串口型、有线LAN类型和小型表面贴片型
本产品包含丰富的产品阵容：实现简单无线化的串口型、有线LAN的嵌入式转接板型、以及支持更加灵活设计的表面贴片型Wi-Fi模块。
更多详情请参考各产品的页面。
| 功能 | 串口 to Wi-Fi | 有线LAN to Wi-Fi | USB(RNDIS) to Wi-Fi | 串口/有线LAN/ USB(RNDIS) to Wi-Fi |
|---|---|---|---|---|
| 产品名称 |
IM-100-SB |

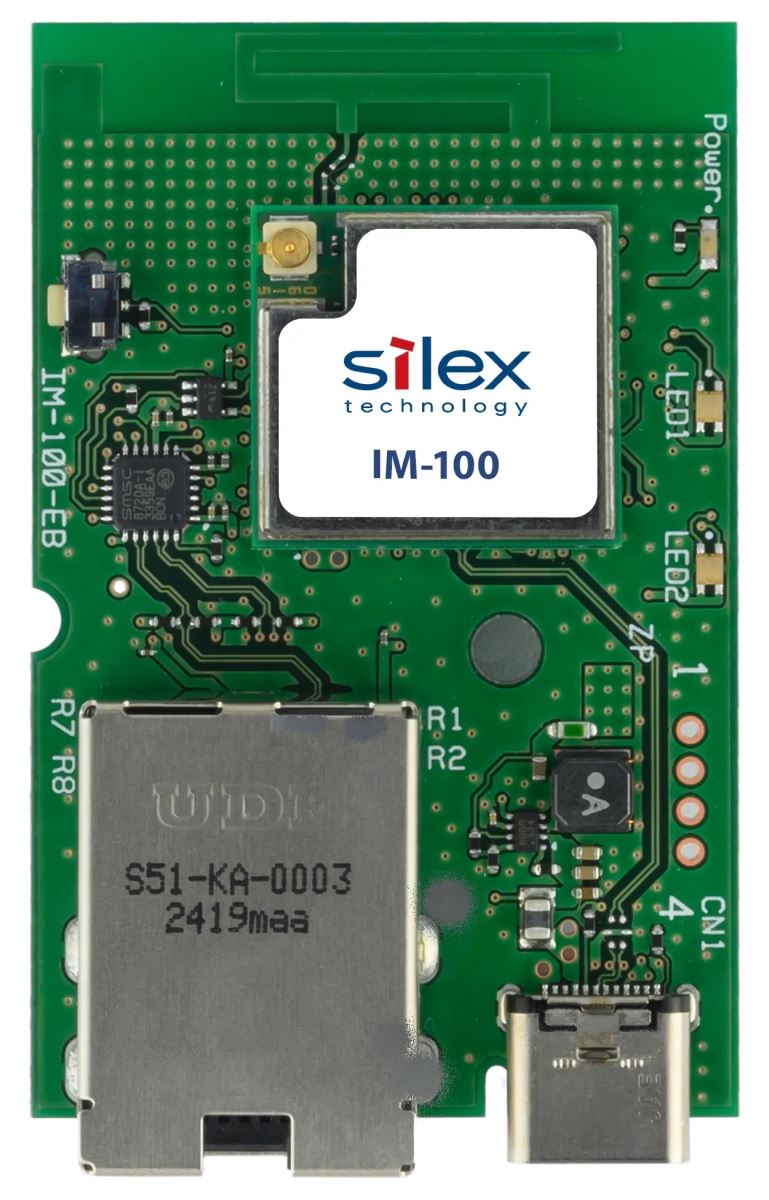

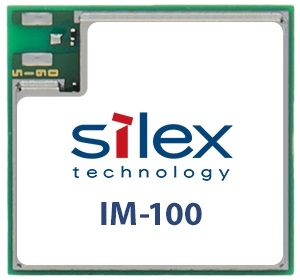

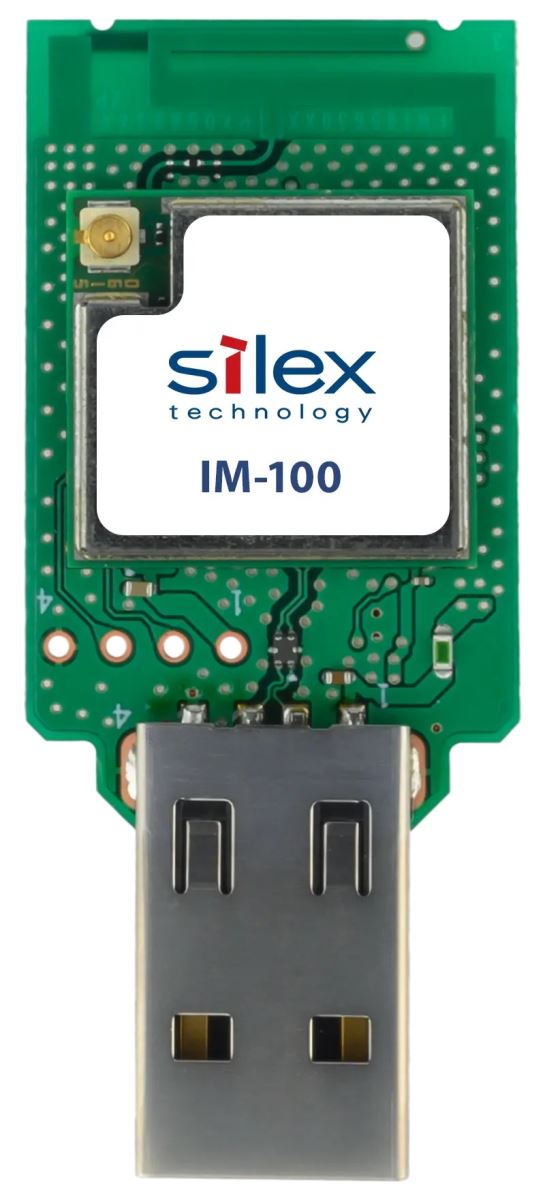

IM-100-EB | IM-100-RB | IM-100-MHF/IM-100-PAD |
| 产品图片 |  |
 |
|
|
产品规格
| 型号 |
IM-100-SB |
|---|---|
| CPU/芯片组 |
NXP RW610 (Arm® Cortex®-M33 260MHz) |
| 内存 |
ROM：8MBytes |
| 无线LAN模块 |

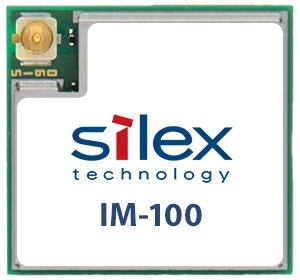

IM-100-MHF |
| 无线LAN规格 |
IEEE 802.11a/b/g/n/ac/ax (1x1) 2.4/5GHz |
| 天线端口 |
MHF x 1 |
| 接口 |
UART |
| 安全性 |
WPA / WPA2 / WPA3 |
| 工作电压 |
主电源3.3V |
|
工作环境条件 |
温度条件：-40～85℃ |
| 保存环境条件 |
温度条件：-40～90℃ |
| 外形尺寸 |
24.0 x 26.5 x 3.5mm |
| 连接器类型 |
34pins B to B 连接器 |
| 无线规格对应 |
日本、美国、加拿大、欧洲、英国 |
记载的公司名称及产品名称都为各公司的注册商标或商标。
可能会因为改良，而在没有预先通告的情况下对规格进行变更。
※1：IM-100-RB关于IM-100-RB，如果需要外置天线，请咨询Silex。
产品阵容
除了 IM-100-SB 和样品包外，IM-100-SB-EVB 评估板也在阵容中可用。
|
产品名 |
形状 |
销售单位 |
包装形式 |
|---|---|---|---|
|
IM-100-SB |
B to B连接器 |
100套 |
卷盘 |
|
IM-100-SB-SP |
B to B连接器 |
1套 |
附带1根天线 |
|
IM-100-SB-EVB |
评测板 |
1套 |
附带1根天线 |
评价套件
<可评价功能的示例>
|
产品名称 |
串口 to Wi-Fi |
无线AP模式 |
WPA™ / WPA2™ / WPA3™ |
企业级安全性 |
|---|---|---|---|---|
|

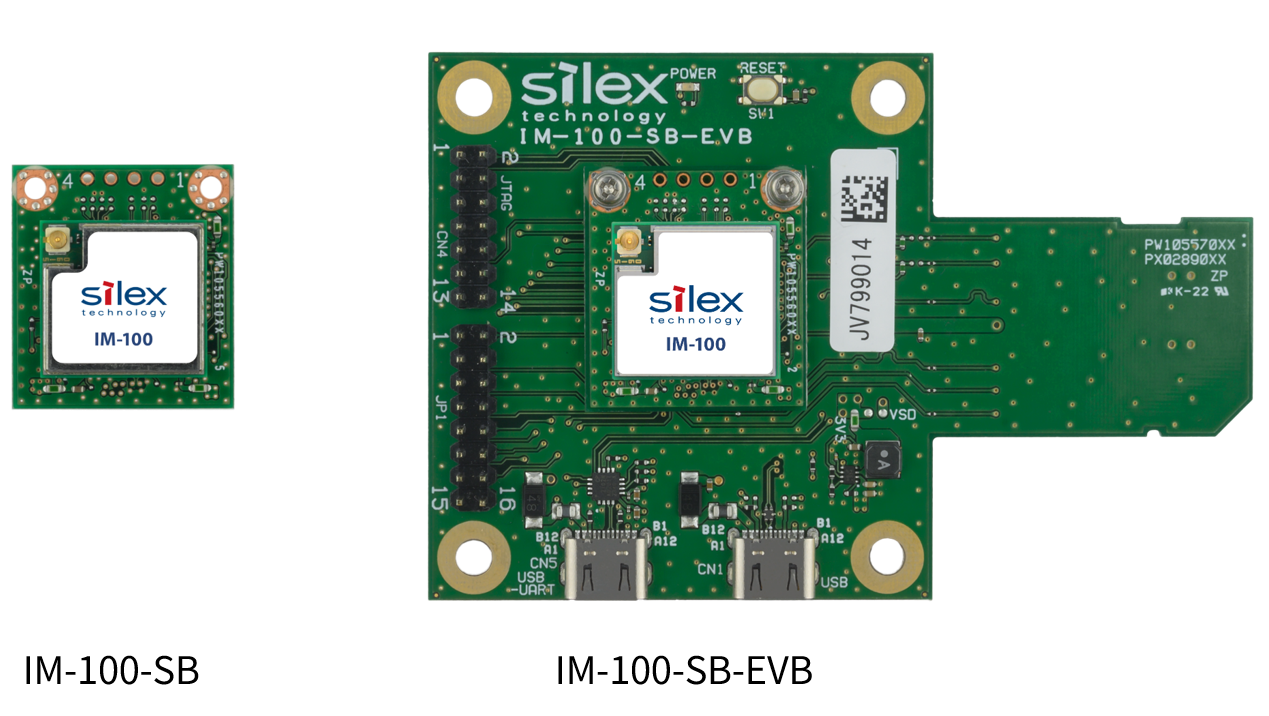

IM-100-SB-EVB |
● |
● |
● |
● |
IM-100-SB评测板：IM-100-SB-EVB
IM-100-SB-EVB

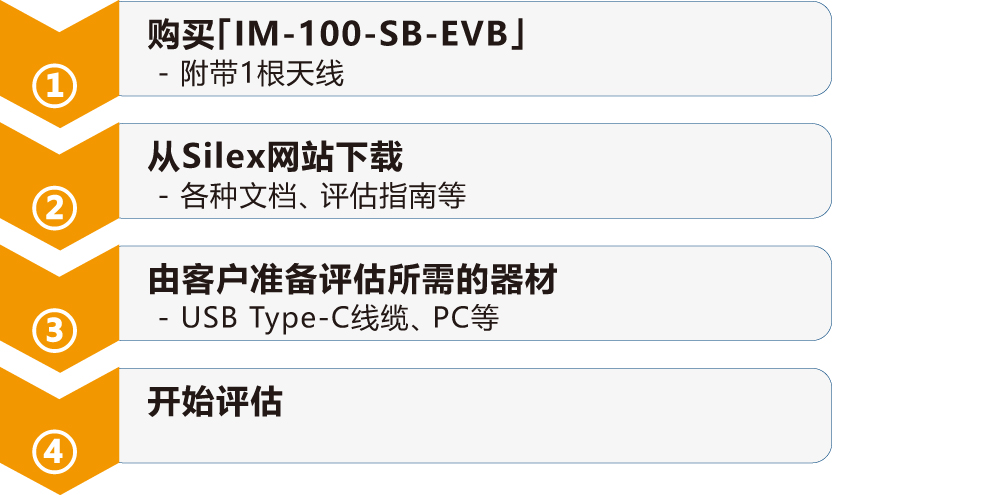

请按照以下顺序评价本产品。
推荐天线
| 厂商 | Unictron | 三省电机 | 三省电机 | |
|---|---|---|---|---|
| 天线 |
 |
 |
 |
 |
| 类型 | PCB类型(AA258) （线缆一体型） |
Poll天线 （线缆一体型） |
Poll天线 |
馈线 |
| 连接器 | MHF | MHF | RP-SMA | RP-SMA ⇔ MHF |
| 尺寸(mm) | 25.0 x 7.0 x 0.5 | 80.5 | 109.3 | - |
| 馈线长度(mm) | 100 150 |
150 | 根据馈线不同 | 117 |
| 指向性 | 无指向性 | 无指向性 | 无指向性 | - |
| 支持频率(GHz) | 2.4/5.x | 2.4/5.x | 2.4/5.x | - |
| 增益(dBi) | 2.4GHz: 2.9dBi 5GHz : 4.4dBi |
2.4GHz: 2.0dBi 5GHz : 2.0dBi |
2.4GHz: 1.5dBi 5GHz : 2.1dBi |
- |
| 认证 | 日本(MIC) 美国(FCC) 加拿大(IC) 欧洲(ETSI) |
日本(MIC) 美国(FCC) 加拿大(IC) 欧洲(ETSI) |
日本(MIC) 美国(FCC) 加拿大(IC) 欧洲(ETSI) |
- |
关联情报
关联资料
-

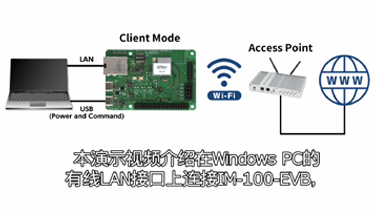

IM100 评测板 ：IM-100-EVB 的有线LAN接口篇

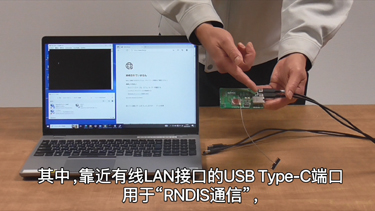

本视频介绍了IM-100评估套件IM-100-EVB和使用有线LAN接口的无线LAN桥接功能。
查看详细 -
IM100 评测板 ：IM-100-EVB的介绍：USB(RNDIS)接口篇
本视频介绍了IM-100评估套件IM-100-EVB和使用USB（RNDIS）接口的无线LAN桥接功能。
查看详细 -

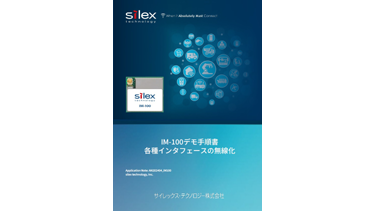

IM-100演示过程各种接口的无线化
本文档中对使用智能型无线LAN 模块IM-100 的评测板“IM-100-EVB”，将有线接口实现无线化的 演示步骤进行说明。
查看详细 -

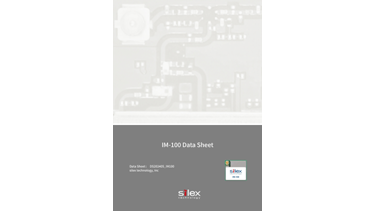

IM-100 产品规格书 和 硬件设计指南
您可以下载智能型无线局域网模块IM-100的硬件产品规格、电路设计和主板设计指南以及AT命令规格。
查看详细 -

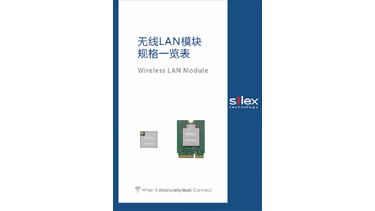

无线LAN模块规格一览
