SX-PCEAC2 视频介绍

为什么说i.MX8是QCA6174基础的SX-PCEAC2的最佳平台?

搭载了高级媒体处理技术、安全域分区和划时代的图像处理技术的i.MX8系列应用处理器为多显示应用、商用系统、影像、HMI、单板计算机带来了技术革新,它是高性能/搭载多个媒体的移动设备、执行关键任务的工业应用/医疗设备等的最佳处理器。

在i.MX系列应用处理器中,i.MX8具有极高的性能。它支持多核处理,可以以1.5GHz运作4个Cortex-A53处理器,且为了实现实时效果还搭载了Cortex-M4。i.MX8功能非常强大,可支持4台HD显示器或支持1台4K显示器。HD视频数据流时,可支持20个信道。

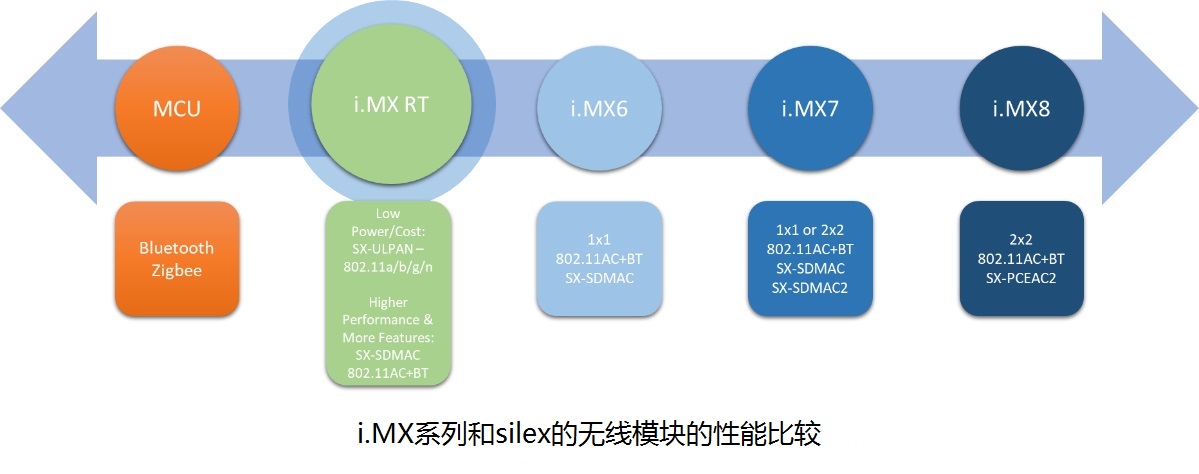

i.MX系列和silex的无线模块的性能比较

对于i.MX8而言,与其处理技术相应的通信设备是必不可少的,而以QCA6174为基础的SX-PCEAC2则是i.MX8无线连接的最佳选择。i.MX8与SX-PCEAC2的组合所能支持的应用如下所示。

目标应用:

  • 车载信息娱乐系统:计测设备、主控模块(head unit)、HUD(平视显示器)、后座娱乐系统、全数字驾驶舱(eCockpit)
  • 高级工业用人机界面(HMI)和控制
  • 单板计算机
  • 住宅、楼宇



在silex的最新视频中,对i.MX8的无线连接与silex的SX-PCEAC2为最佳匹配的理由做出了说明。此外,作为主要的优势、优点,还在视频中对SX-PCEAC2的性能、尺寸、模块化认证和高品质支持等进行了介绍。详情请见该视频。

<>

以QCA6174为基础的模块SX-PCEAC2开始发售

搭载了高通制QCA6174芯片组的最新Wi-Fi模块SX-PCEAC2现已发售。这是一款双频IEEE 802.11ac & Bluetooth,支持2x2、Wave2、MU-MIMO。本款模块的最大吞吐量高达867Mbps,是具有小型、高性能要求的应用的最佳选择。此外,还备有多种形状,可满足客户的各种开发需求。

表面贴片模块:

M.2 LGA1216型表面贴片模块是市场上最小的封装尺寸。

Half Mini Card插卡型:

希望将传统的PCIe无线升级为最新的IEEE 802.11ac的客户,最适合选择这款Half Mini Card插卡型。

以QCA6174芯片组为基础的SX-PCEAC2是最适合用于嵌入的模块,可用于医疗设备、安全系统、工业用应用、PC、数字标牌等多种应用。

特点:

  • IEEE 802.11ac双频
  • 支持Wave2、MU-MIMO
  • 可满足各种需求的各种形状
  • 最大867Mbps的超高速数据传输
  • 包括IEEE 802.1x认证在内的企业安全
  • 已取得模块化认证(FCC/IC、ETSI、TELEC)
  • 希来凯思的高品质技术支持



评测平台:

本公司提供各种支持NXP公司制的i.MX系列的Wi-Fi及Wi-Fi&Bluetooth的组件模块。为了最大限度的发挥SX-PCEAC2的高吞吐量和高性能,我们与NXP公司建立起了合作伙伴关系,可与i.MX8系列配合使用。

软件支持:

silex为本模块准备了各种操作系统的驱动程序(Linux、Android及Windows)。通过与高通公司之间的强而有力的合作伙伴关系,我们还能取得无线软件的源代码,通过silex出色的支持服务,我们还提供漏洞修复、功能/性能提升以及向客户特定平台的移植等业务。

在此视频中,对需要宽频带的应用使用SX-PCEAC2时的优点进行了说明。大家可以了解一下。

SX-PCEAC2的评测方法

SX-PCEAC2是以搭载了Qualcomm Atheros公司制的QCA6174A-5芯片的2×2、Wave 2 MU-MIMO为主要特点的产品。这是一款支持双频的IEEE 802.11 a/b/g/n/ac模块,同时也支持Bluetooth,是以具有小型、高性能无线通信要求的设备为对象设计开发的。SX-PCEAC2为Half Mini Card插卡型,可以使用NXP的BSP或使用silex的评测映像简单方便地对i.MX8下的无线进行评测。

1.使用NXP BSP时

NXP的i.MX8M中,ath10k无线局域网驱动程序附带在Linux BSP中。一般驱动程序中使用的基板数据文件虽未作优化,无法像板载无线模块及silex的SX-PCEAC2那样输出最高性能,但是在动作上并无任何问题,是最为简便的评测方法。(不推荐用于性能及量产目的的评测)

2.使用silex的评测映像时(推荐)

silex提供了使用了ath10k无线局域网驱动程序的评测映像,具有以下优点:

  • 提供基本的无线功能、无线安全、可对数据吞吐量进行测试的工具
  • 包含进行了优化的基板数据文件,可以使用silex的模块化认证
  • 可以使用AP模式功能

平台详情

平台 NXP i.MX8M 开发板 (MCIMX8M-EVK)
OS Linux BSP Version L4.9.51_8MQ_GA
Wi-Fi 驱动程序 ath10k (开源)

评测所需:

SX-PCEAC2-EVK
NXP i.MX8M 开发板 (MCIMX8M-EVK)
8GB SDHC Flash 卡 (仅silex的评测映像时需要)

还需要评测软件和用户指南中记载的操作步骤。
  • SX-PCEAC2 评测用户指南
  • 评测软件(仅silex的评测映像时需要)

评测方法视频:

通过简单的视频对评测方法的步骤进行了介绍。
